点胶设备

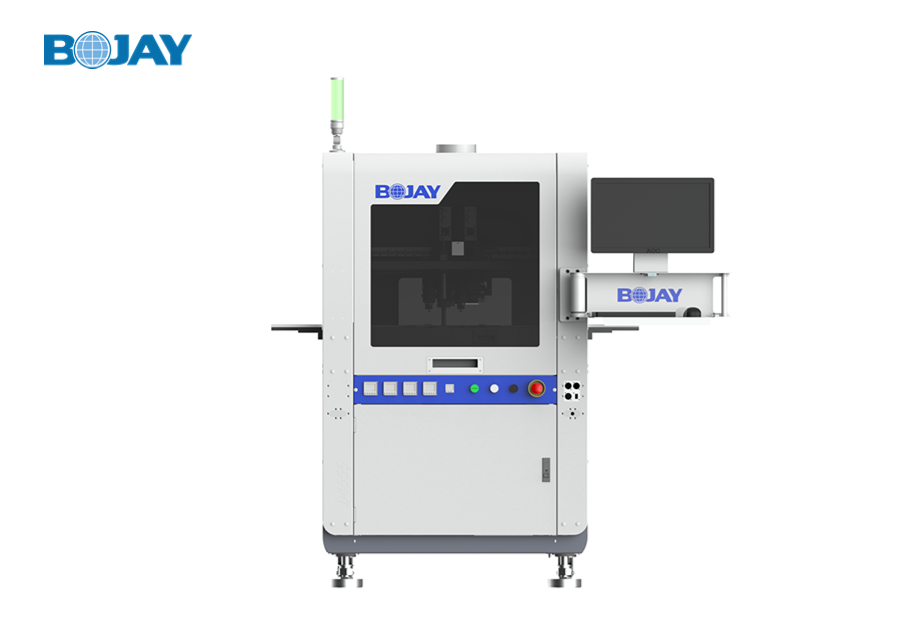

在线式双轨全自动点胶机-pg电子官方

● 高精度、高速度、高效率

速度可达 1m/s、加速度 1g;双轨双阀,生产效率最大可提高到2倍;可靠的轴系设计,实现um级别的重复定位精度;行业领先的位置触发模式点胶,兼容时间-速度模式点胶

● 智能闭环控制

胶量点数闭环控制系统、更高精度的胶量控制;视觉智能识别定位,兼具飞行拍照功能;rgb三通道光源控制系统

● 数字式控制系统

软件高度集成,配置模块参数均可通过软件控制;阀体、气压等执行机构均可参数量化控制

● 占地面积

更合理地机台外观设计、减少工厂占地面积


产品简介:

博杰股份研发的点胶机d4555采用行业领先的位置触发模式点胶方式,并搭配智能闭环控制和数字式控制系统,兼具外观检测功能,双规双阀设计可将生产效率提升2倍,为smt行业、3c电子行业、半导体行业、led行业的点胶工序提供降本增效的pp电子娱乐官网的解决方案。



行业及工艺应用:

1.smt行业应用:pcb板元器件包封、underfill、点红胶、引脚包封、围坝;

2.3c电子行业:ccm摄像头模组、手机边框、耳机、连接器、穿戴电子,芯片散热;

3.半导体行业:芯片封装点银浆、mems;

4.led行业:芯片围坝、填充;

产品参数:

机台系列功能配置表
产品系列d4555单位
产品类型在线式双轨点胶机\
规格参数产品尺寸(w*d*h)904*1470*1880mm
产品重量1500kg
轴系参数xy轴直线电机\
z轴伺服电机 高精度研磨丝杠\
点胶范围(xyz)350*450mm
定位精度(xy)±25µm@3σ
重复精度(xy)±15µm@3σ
重复精度(z)±20µm@3σ
最大速度(xy)1m/s
最大加速度(xy)1g
控制模块控制方式工业电脑 运动控制卡\
相机类型工业ccd(支持飞行拍照功能)\
像素130w\
视野10*10mm
光源rgbw四通道频闪光源控制系统\
测高系统测量范围±15mm
光斑大小d=0.07mm
重复精度≤0.3mm
称重模块分辨率0.1/0.01mg
最大称重220g
软件基于windows操作平台自主开发软件\
轨道模块轨道数量单轨\
轨道高度900±20mm
轨道最大宽度250(双轨)、500(单轨)\
轨道最小宽度50\
轨道传输方向左→右;右→左;\
左→左;右→右;
轨道承重≤1.5kg
外围输入电源电压220vac
频率50hz
功率2.1kw
气源0.6mpa
扩展通讯阀体通讯支持压电喷射阀、气动喷射阀、螺杆阀等\
上下游通讯协议smema\
设备报警安全门安全门开报警\
胶量称重报警点胶监控\
清洁维护模块真空清洁非接触式清洁喷嘴\
旋转擦拭接触式擦拭喷嘴\
舍点台点胶前舍点\
选配模块双驱双y轴驱动\
单光源系统单光源环形/同轴灯光源\
低液位报警剩余胶量报警\
十万分之一称重系统0.01mg精度\
阀体角度旋转多角度、多方位旋转点胶\
同步双阀电动双阀\
扫描二维码二维码记录\
上下料装置弹仓式上下料结构
轨道加热轨道三段式加热\
