装配自动化设备

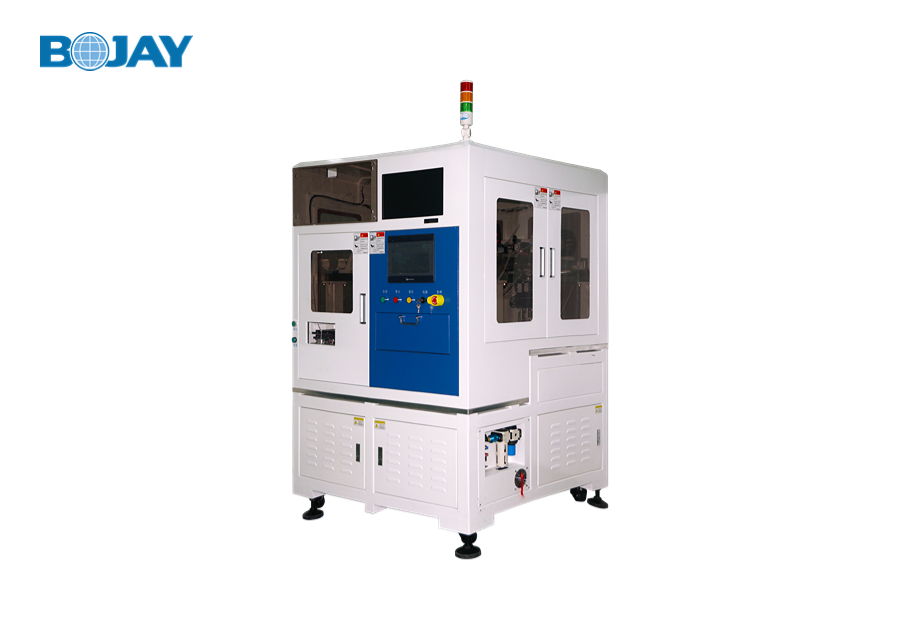

fpc测试搬运-pg电子官方

实现关柔性印刷电路(fpc)板通过设备机械手搬运到夹具,对单pcs的柔性印刷电路板测试搬运

产品特点:

● 柔性印刷电路板通过设备的机械手搬运到夹具;

● 搬运机械手由上料与摆盘两套组成,装载柔性印刷电路板料盘是由操作者手工操作上料,可一次性上料盘30盘;

● 上料搬运机械手从tray盘取料至夹具对柔性印刷电路板进行测试,摆盘机械手将测试完柔性印刷电路板摆放至tray盘/ng盘;

● pass摆放满盘自动完成堆叠,然后由操作者手工取出pass品堆叠tray盘。


产品参数:

外形尺寸1150mm(l)*1100mm(w)* 1840mm(h)
xy轴重复定位精度xy ±0.05mm ( x 轴与y轴方向)
z轴重复定位精度±0.05mm   ( z轴方向)
tray盘参数

tray(l):240mm-400m

mtray(w):200mm-320mm

tray(h):15mm±3mm

tray产品穴位深度:5-7mm

tray裙边:≥5mm

备注:tray产品穴位深度是指tray顶面到dut支持面的距离,该设备可一次性最多投入30盘tray盘

测试时间

上料机械手搬运时间:6.2sec/2pc

夹具测试时间:6.5sec/2pcs

摆盘机械手搬运时间:5.5sec/2pcs

备注:夹具测试时间长短根据不同产品的测试内容决定。

图像处理单元参数

相机:130mp像素黑白相

视野范围:30mm x 20mm(物距改变会导致视野变化)

相机数量:1pcs

光源:高亮白色同轴光源

光源的数量:1pcs

算法:halcon

测试夹具参数

最大尺寸:400mm(l) ,386mm(w), 430mm(h

夹具载板尺寸:150mm(l) ,120mm(w)

可测试单pcs最大产品尺寸: 50mm(l) ,30mm(w)

探针类型:qa探针,线针

探针的总负荷:最大40kgf

注意:“探针总负荷”指的是上下测试治具总的探针负荷量。

控制系统参数

操作系统:windows7 32(中文版)

cpu:core i5

操作装置:操作面板, 键盘, 鼠标

显示器:15.6英寸液晶显示器

触摸屏:触摸传感器的10寸lcd

数据存储:500gb 硬盘

接口:usb,com接口
